Rekayasa Konstruksi Dukungan Lereng Beton Shotcrete Pump

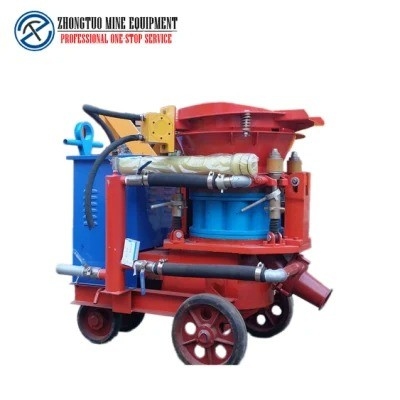

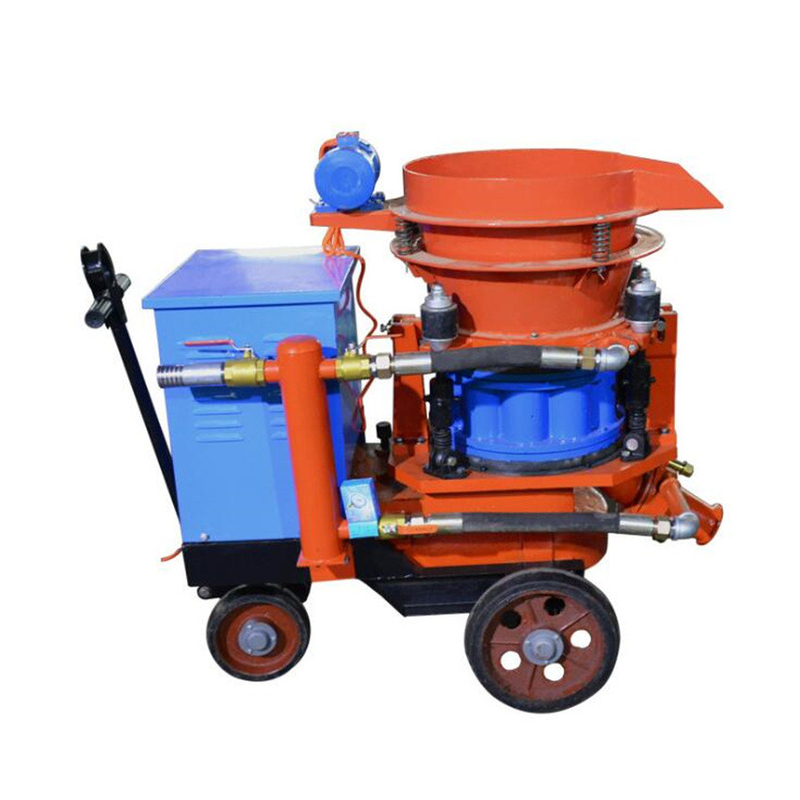

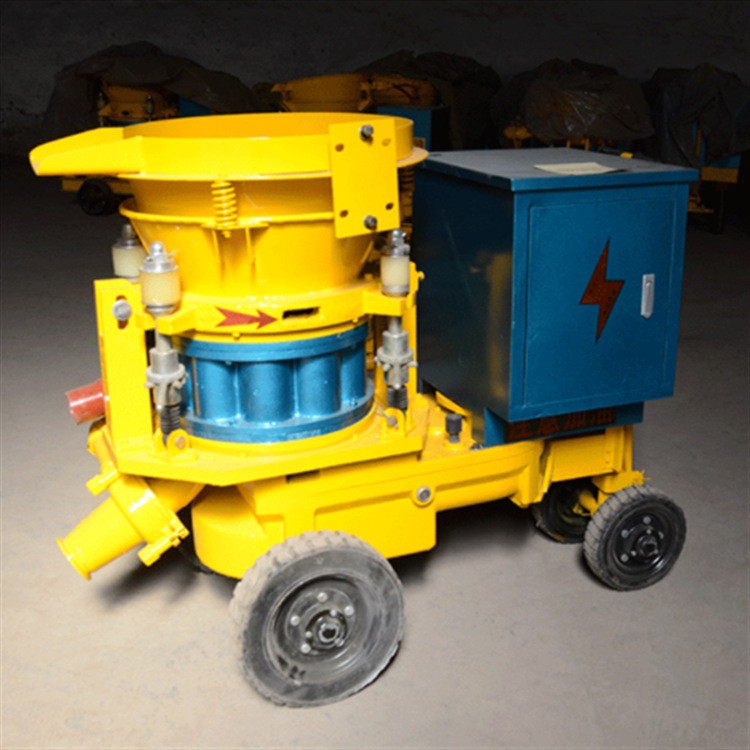

Deskripsi Mesin Grouting Shotcrete Sprayer Kering
Mesin ini terutama digerakkan oleh motor, peredam, rakitan rotor, pelat penyegel, pelat karet, mekanisme pemadat, kursi hopper, roda tambang, hopper getaran, mekanisme kompresi, Sistem udara dan perangkat kontrol elektronik, dan komponen lainnya.Poros motor mengakhiri poros roda gigi penggerak dan, setelah diperlambat oleh unit roda gigi, menggerakkan rotor yang dipasang pada poros keluaran untuk berputar.
Parameter Teknis Mesin Grouting Shotcrete Sprayer Kering
Model | Pz-5 | Pz-6 | Pz-7 | Pz-5D | Pz-6D |
Kapasitas m3 | 5 | 6 | 7 | 5.5 | 6 |
Daya kW | 5.5 | 5.5 | 7.5 | 5.5 | 5.5 |
Tekanan Mpa | 0,4-0,6 | 0,4-0,6 | 0,4-0,6 | 0,2-0,4 | 0,2-0,4 |
Diameter dalam pipa | 51 | 51 | 51 | 51 | 51 |
Rasio air-semen | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
Keuntungan dari Mesin Grouting Shotcrete Sprayer Kering
Mesin shotcrete adalah jenis baru mesin shotcrete efisiensi tinggi dengan struktur yang wajar, desain manusiawi, kinerja yang andal, pengoperasian dan pemeliharaan yang mudah, dan masa pakai yang lama.Bebas debu, kebisingan rendah, dan tingkat pantulan rendah saat bekerja.Mesin sangat mengurangi konsentrasi debu di samping mesin dan nozzle meningkatkan lingkungan kerja pekerja dan mengurangi pneumokoniosis yang disebabkan oleh debu yang berlebihan.Perangkat ini telah memperoleh tiga paten nasional.
Sebagai mesin shotcrete tipe pasang surut, penyemprotan konstruksi cocok untuk terowongan kereta api (jalan raya), gedung bertingkat, dan proyek gorong-gorong pengalihan.Mesin memiliki struktur sederhana dan mudah dioperasikan dan dirawat.Perangkat penekan yang unik.
Fitur Mesin Grouting Shotcrete Sprayer Kering
Mesin shotcrete terutama terdiri dari penyemprot beton tipe rotor, pengaduk bubur semen, pompa bubur semen ekstrusi, kotak kontrol listrik, siku pelepasan, sistem udara, perangkat pencampur, pistol semprot, bingkai, dan bagian lainnya.
1. Mesin jet: Ini terutama terdiri dari hopper, perangkat pengaduk, siku pelepasan, sistem udara, rotor, peredam, dan bagian lainnya.Motor menggerakkan rotor untuk berputar melalui peredam.Muat bahan campuran ke dalam rotor, dan kirimkan keluar dari siku pembuangan oleh pipa udara di sistem udara, dan kemudian asisten pipa saluran masuk udara tambahan di sistem udara mengirimkan bahan campuran melalui pipa pengangkut, Nozzle, semprotkan ke permukaan semprotan.
2. Mixer bubur semen: Ini terutama terdiri dari motor listrik, gearbox, tangki air, barel pencampuran atas, barel pencampuran bawah, katup kontrol tangki air, dan katup makan dari barel pencampuran atas.Mixer bubur semen ini adalah tipe double-barrel.Aduk satu barel di ember atas dulu, lalu masukkan ke ember bawah untuk persiapan, dan setelah ember atas dan aduk ember lain, lalu nyalakan pompa lumpur, sehingga bisa bekerja terus menerus.
3. Pompa bubur semen ekstrusi: Ini terutama terdiri dari motor, gearbox, casing pompa, rangka roda eksentrik, selang karet, sambungan pipa, dll. Pompa adalah pompa perpindahan positif, yang tidak memerlukan irigasi dan drainase, dan memiliki kemampuan self-priming yang kuat.
4. Perangkat pencampur: Perangkat pencampur ini terdiri dari rakitan pengaduk spiral kiri dan kanan dan perangkat input lumpur.Terhubung ke rakitan pengaduk sekrup adalah pipa pengiriman dan pistol semprot.
