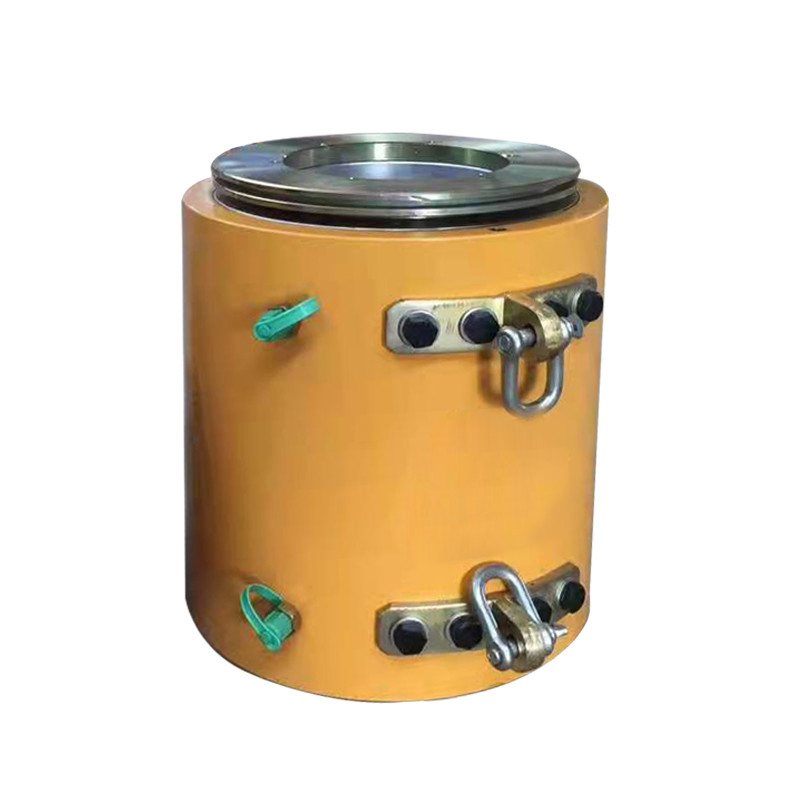

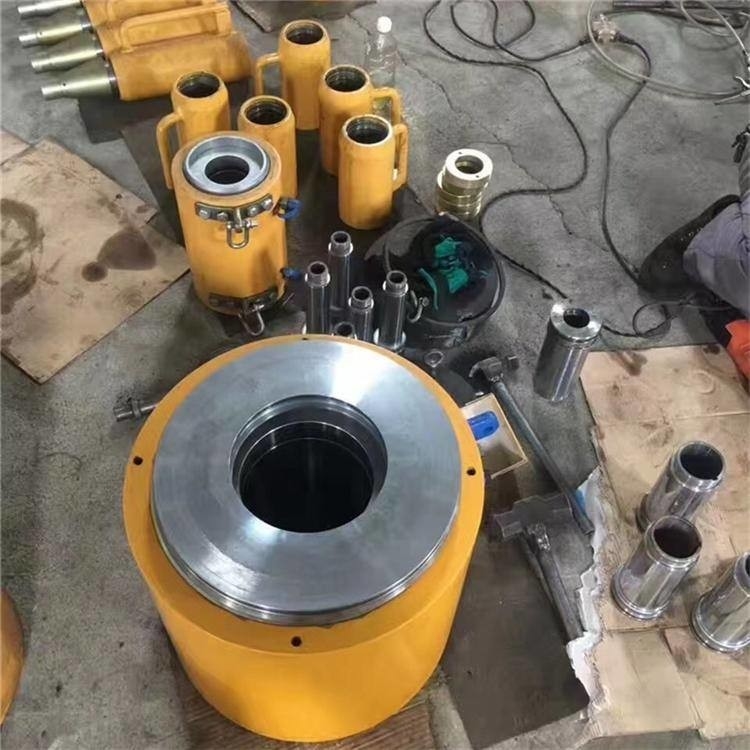

25Ton 500Ton Beton Prategang Post Ketegangan Jack Menekankan Hidrolik Berongga Jack

Fitur Jack Hollow Inti Hidrolikkami

1. Jenis YDC Soket penekan adalah soket jantung prategang tujuan umum, yang digunakan untuk operasi pengencangan berbagai penjangkaran untai baja.Banyak digunakan pada bangunan besar pasca-tarik, struktur, jembatan beton pratekan, penahan batu, struktur hidrolik, penahan pondasi, dan proyek besar lainnya.
2. Bagian utama dongkrak terbuat dari baja berkekuatan tinggi, yang memiliki karakteristik struktur kompak, ringan, volume kecil, panjang aksial pendek, dan panjang ketegangan untai baja cadangan pendek, yang dapat menghemat bahan untai baja.Dan pengangkatannya fleksibel, tahan lama, mudah dioperasikan, dan mudah dirawat.
3. Jack tipe YDC adalah sejenis jack feed-through, yang merupakan peralatan penegang pratekan serbaguna.Mudah dioperasikan, terutama digunakan untuk tensioning lubang tunggal, dan juga dapat digunakan untuk preloading panjang dan pendek.Ketegangan dan pemecahan masalah, dan cocok untuk bundel dan untaian kawat baja berkekuatan tinggi dengan berbagai spesifikasi.

Pemasangan Post-Tension Jack and Anchorage

1. Untaian baja harus diulir ke galeri struktur yang dicadangkan, dan panjang untaian baja yang terbuka pada ujung penegang harus 200-250mm lebih panjang dari panjang kerja dongkrak.Untai baja harus dipotong dengan penggiling cakram tipis tanpa ujung yang longgar atau "ujung kasar" untuk menghindari perforasi yang sulit.

2. Tutup ujung bundel kawat baja dari pelat jangkar yang berfungsi, dorong ke pelat dasar jangkar, dan sejajarkan dengan keran.

3. Pemasangan klip jangkar yang berfungsi: sebelum memasang klip, gunakan cincin baja untuk menjepit setiap pasang klip bersama-sama, lalu dorong ke dalam lubang lancip pelat jangkar di sepanjang untai baja, lalu dorong hingga tidak bergerak.

4. Pemasangan pelat batas: pelat batas dirancang sesuai dengan pelat jangkar yang berfungsi dan dicocokkan dengan lubang pelat jangkar.

5. Pemasangan dongkrak: pertama-tama ikat ujung bundel untai baja dengan pin kawat, lalu angkat dongkrak dan letakkan di atas untai baja, dan letakkan bukaan penyangga penutup depan dongkrak di luar batas piring.Pada saat ini, jack dapat disejajarkan secara koaksial.

6. Pasang angkur pahat pada bibir penopang di ujung piston.

Pemasangan dongkrak dan alat penahan

(1) Untaian baja dijalin ke dalam koridor struktur yang dicadangkan, dan panjang bundel kawat baja yang terbuka harus 200-250mm lebih panjang dari panjang kerja dongkrak di ujung tegangan.Untai baja harus dipotong dengan penggiling lembaran dan tidak boleh longgar, atau "rambut", agar tidak melubangi dengan sulit.

(2) Tutup ujung bundel kawat baja dari pelat jangkar yang berfungsi, dan dorong ke pelat jangkar, dan perbaiki di halte.

(3) Pemasangan klip jangkar yang berfungsi: Sebelum memasang klip, gunakan cincin baja untuk mengikat setiap pasang klip bersama-sama, lalu dorong di sepanjang untai baja ke dalam lubang kerucut pelat jangkar, dan dorong dengan tangan sampai tidak bergerak.

(4) Pasang pelat batas: pelat batas dirancang sesuai dengan pelat jangkar yang berfungsi dan sesuai dengan lubang pelat jangkar.

(5) Pemasangan jack: pertama bundel untai baja berakhir dengan pengikat pin kawat, jack dapat digantung dan dipasang pada bundel baja, dan mulut penyangga penutup ujung depan jack dipasang di bagian luar pelat batas.Pada saat ini dongkrak dapat disejajarkan secara konsentris.

(6) Pasang angkur pahat pada stop pendukung di ujung piston.

(1) Untaian baja dijalin ke dalam koridor struktur yang dicadangkan, dan panjang bundel kawat baja yang terbuka harus 200-250mm lebih panjang dari panjang kerja dongkrak di ujung tegangan.Untai baja harus dipotong dengan penggiling lembaran tidak boleh longgar, atau "rambut", agar tidak melubangi dengan sulit.

(2) Tutup ujung bundel kawat baja dari pelat jangkar yang berfungsi, dan dorong ke pelat jangkar, dan perbaiki di halte.

(3) Pemasangan klip jangkar yang berfungsi: Sebelum memasang klip, gunakan cincin baja untuk mengikat setiap pasang klip bersama-sama, lalu dorong di sepanjang untai baja ke dalam lubang kerucut pelat jangkar, dan dorong dengan tangan sampai tidak bergerak.

(4) Pasang pelat batas: pelat batas dirancang sesuai dengan pelat jangkar yang berfungsi dan sesuai dengan lubang pelat jangkar.

(5) Pemasangan jack: pertama bundel untai baja berakhir dengan pengikat pin kawat, jack dapat digantung dan dipasang pada bundel baja, dan mulut penyangga penutup ujung depan jack dipasang di bagian luar pelat batas.Pada saat ini dongkrak dapat disejajarkan secara konsentris.

(6) Pasang angkur pahat pada stop pendukung di ujung piston.
