Mesin Konstruksi Jembatan Kustom Prestressed Post Tension Hydraulic Stressing Jack

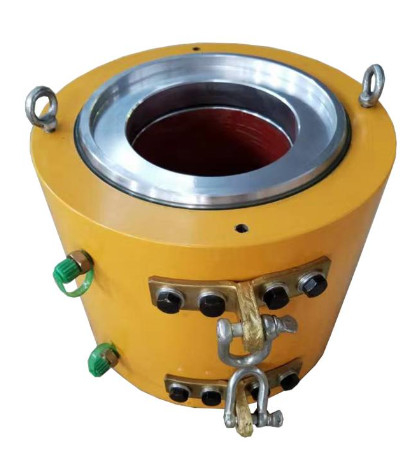

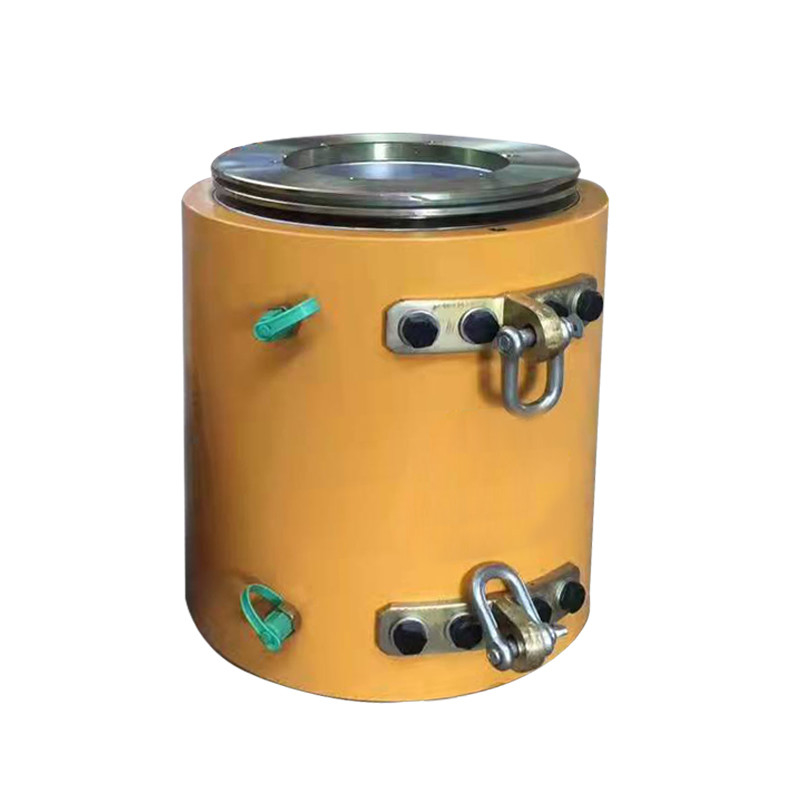

Fitur Jack Hollow Inti Hidrolikkami

1. Jenis YDC Soket penekan adalah soket jantung prategang tujuan umum, yang digunakan untuk operasi pengencangan berbagai penjangkaran untai baja.Banyak digunakan pada bangunan besar pasca-tarik, struktur, jembatan beton pratekan, penahan batu, struktur hidrolik, penahan pondasi, dan proyek besar lainnya.
2. Bagian utama dongkrak terbuat dari baja berkekuatan tinggi, yang memiliki karakteristik struktur kompak, ringan, volume kecil, panjang aksial pendek, dan panjang ketegangan untai baja cadangan pendek, yang dapat menghemat bahan untai baja.Dan pengangkatannya fleksibel, tahan lama, mudah dioperasikan, dan mudah dirawat.
3. Jack tipe YDC adalah sejenis jack feed-through, yang merupakan peralatan penegang pratekan serbaguna.Mudah dioperasikan, terutama digunakan untuk tensioning lubang tunggal, dan juga dapat digunakan untuk preloading panjang dan pendek.Ketegangan dan pemecahan masalah, dan cocok untuk bundel dan untaian kawat baja berkekuatan tinggi dengan berbagai spesifikasi.

Pemasangan Post-Tension Jack and Anchorage

1. Untaian baja harus diulir ke galeri struktur yang dicadangkan, dan panjang untaian baja yang terbuka pada ujung penegang harus 200-250mm lebih panjang dari panjang kerja dongkrak.Untai baja harus dipotong dengan penggiling cakram tipis tanpa ujung yang longgar atau "ujung kasar" untuk menghindari perforasi yang sulit.

2. Tutup ujung bundel kawat baja dari pelat jangkar yang berfungsi, dorong ke pelat dasar jangkar, dan sejajarkan dengan keran.

3. Pemasangan klip jangkar yang berfungsi: sebelum memasang klip, gunakan cincin baja untuk menjepit setiap pasang klip bersama-sama, lalu dorong ke dalam lubang lancip pelat jangkar di sepanjang untai baja, lalu dorong hingga tidak bergerak.

4. Pemasangan pelat batas: pelat batas dirancang sesuai dengan pelat jangkar yang berfungsi dan dicocokkan dengan lubang pelat jangkar.

5. Pemasangan dongkrak: pertama-tama ikat ujung bundel untai baja dengan pin kawat, lalu angkat dongkrak dan letakkan di atas untai baja, dan letakkan bukaan penyangga penutup depan dongkrak di luar batas piring.Pada saat ini, jack dapat disejajarkan secara koaksial.

6. Pasang angkur pahat pada bibir penopang di ujung piston.

Teknik Latar Belakang Jack dan Anchorage Pasca-Tegang
Rekayasa prategang adalah menerapkan tegangan pra-tarik pada batang baja di modul tegangan sebelum komponen struktural rekayasa dikenai beban eksternal, sehingga dapat meningkatkan kekakuan komponen, menunda munculnya retak, dan meningkatkan daya tahan. dari komponen.Umumnya, dongkrak kering tipe tembus digunakan untuk konstruksi tegangan tendon prategang.Ada dongkrak kering tipe tembus seperti yang ditunjukkan pada Gambar 1, yang mencakup silinder oli silinder 105 dan piston 103 dipasang di silinder oli 105. Piston 103 A selongsong tengah tembus 104 dimasukkan, dan selongsong tengah tembus 104 dipasang di silinder oli 105 melalui pelat penyegelan belakang 102. Silinder oli 105 terletak di ujung luar pelat penyegelan belakang 102 dan dilengkapi dengan penutup ujung belakang 101 yang dikerutkan dengan selongsong tengah tembus 104. silinder oli Ujung depan 105 dilengkapi dengan pelat penyegelan depan 106. Karena selongsong umpan dipasang dan dipasang di dalam silinder oli oleh pelat penyegelan belakang dan penutup ujung belakang, dongkrak umpan-melalui berukuran besar dan beratnya berat.Tekanan oli kerja maksimum sekitar 50MPa, dan rasio beban kerja (ton) dan berat badan (kg) adalah 1:0,7~1,5, yaitu, berat dongkrak kering feed-through dengan beban kerja 100 ton adalah 70Kg~150Kg;sulit untuk bergerak selama operasi konstruksi tegangan tendon prategang, efisiensi konstruksi rendah, dan intensitas tenaga kerja operator tinggi.
