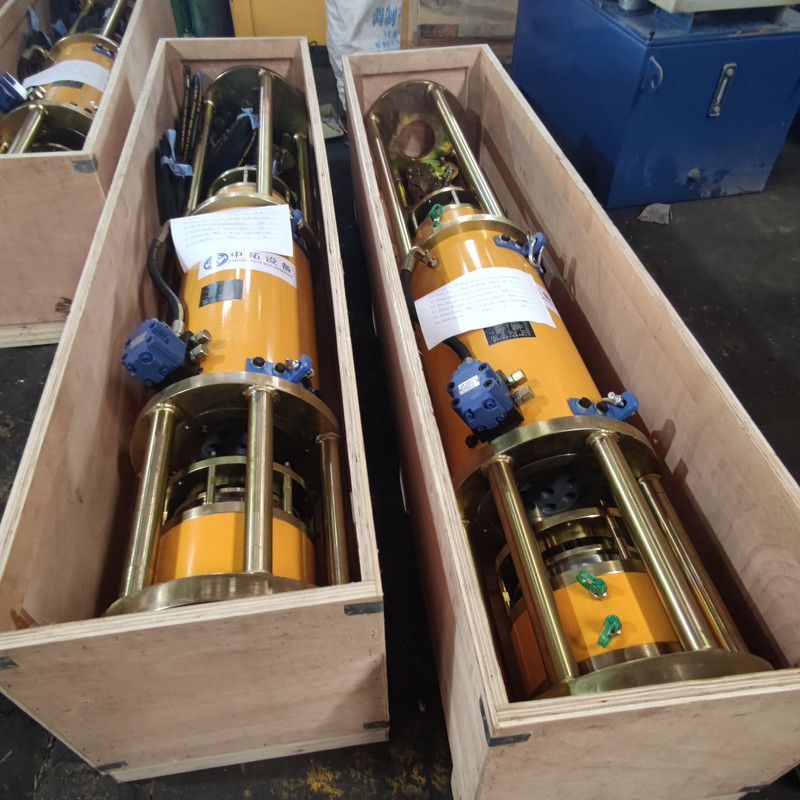

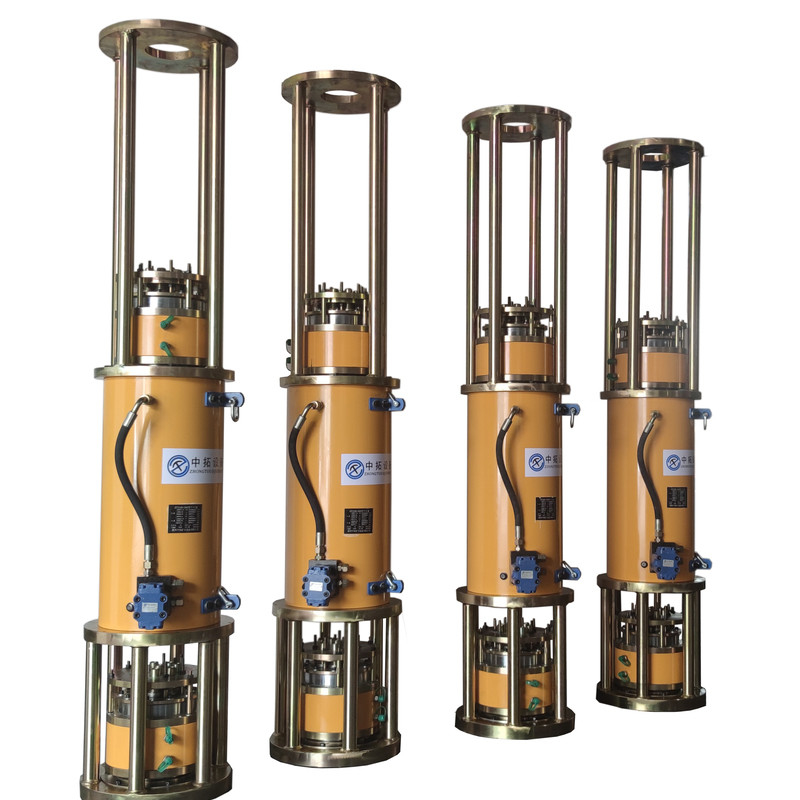

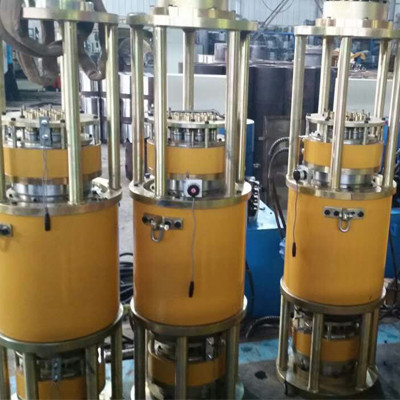

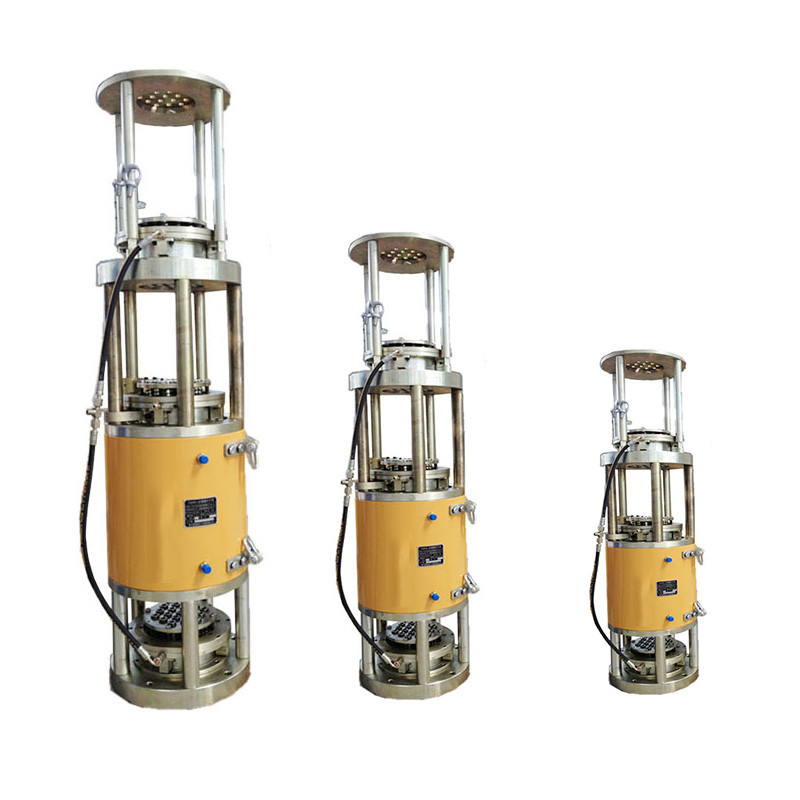

31.5MPa Bridge Chimney Hydraulic Strand Jack Dengan Sistem Pengangkatan Sinkron

Bridge Chimney Hydraulic Strand Jack dengan Sistem Pengangkatan Sinkron

Pengenalan jack pengangkat sinkron

Dongkrak pengangkat sinkron adalah jenis baru dari peralatan pengangkat komponen skala besar, yang terutama terdiri dari dongkrak pengangkat, stasiun pompa hidraulik, dan sistem kontrol.Prinsipnya adalah untuk mengintegrasikan teknologi penjangkaran pratekan dengan teknologi dongkrak hidrolik, menambatkan untaian baja melalui penjangkaran, dan kemudian menggunakan komputer untuk mengontrol aliran dan keluaran tekanan oli secara terpusat oleh stasiun pompa hidraulik, menggerakkan piston dari dongkrak pengangkat untuk memperpanjang dan menarik kembali, dan menggerakkan kawat baja.Kawat dan komponen yang terdampar diangkat dan diturunkan untuk mencapai pengangkatan dan penurunan sinkron keseluruhan komponen besar.

Parameter Teknis jack pengangkat sinkron

Prinsip Kerja Jack pengangkat sinkron

Prinsip kerja Lifting Hidrolik Strand Jack adalah untuk mengintegrasikan teknologi penahan jangkar pratekan dengan teknologi dongkrak hidrolik, jangkar untai baja melalui jangkar, dan kemudian menggunakan komputer untuk mengontrol aliran dan output tekanan oli dari stasiun pompa hidrolik secara terpusat.Perangkat mendorong piston jack untuk memperpanjang dan kontrak (perangkat sensor perpindahan) dan memaksa untai baja dan komponen untuk naik, turun, dan terus menerjemahkan untuk mewujudkan pengangkatan sinkron keseluruhan (translasi) dan gerakan menurunkan.

Bidang yang berlaku dari jack pengangkat sinkron

Teknologi ini cocok untuk tiang menara baja antena dan gym, kolam renang, hanggar, teater, ruang tunggu (kapal), dan utilitas besar lainnya dari rangka jaringan, struktur atap dan jembatan baja, dan gelagar gantry crane besar dari pendakian keseluruhan serta bangunan utama terminal bandara pendakian seluruh rangka atap baja (penutup) slip.

Karakteristik kinerja jack pengangkat sinkron

• Prinsip: mengangkat struktur baja besar, mendirikan jembatan besar, memposisikan platform laut besar.

• Peralatan pengangkat kecil, ringan, daya dukung besar, pemasangan mudah dan fleksibel, terutama cocok untuk ruang kecil atau komponen tonase besar dalam ruangan untuk ditingkatkan;

• Tingkatkan bobot, rentang, dan area tanpa batasan dengan memperluas kombinasi peralatan;

• Penggunaan untai relaksasi rendah, selama titik angkat beban yang wajar, dan ketinggian angkat tidak dibatasi;

• Dongkrak pengangkat memiliki sifat penguncian sendiri dari gerakan mundur untuk membuat proses pengangkatan sangat aman dan komponen dapat dikunci dengan andal di posisi apa pun selama proses pengangkatan;

• Peralatan otomatisasi tingkat tinggi, mudah dioperasikan dan fleksibel, dengan operasi otomatis, operasi semi-otomatis, penyesuaian titik tunggal, operasi manual, dan operasi lainnya.Layar memiliki layar kristal cair, tampilan layar sentuh sangat intuitif.Dan sistem kontrol dilengkapi dengan program perlindungan koreksi diri, bahkan jika penyalahgunaan tidak akan menyebabkan insiden keamanan.

• Konstruksi dengan peralatan ini, masa konstruksi pendek, biaya rendah, pengembalian ekonomi yang baik.

Proses dan Teknologi jack pengangkat sinkron
1. Lingkup aplikasi
Teknologi ini cocok untuk pengangkatan keseluruhan antena tiang baja menara TV dan pengangkatan keseluruhan kisi-kisi, atap, jembatan layang baja, dan komponen lain dari pekerjaan umum skala besar seperti gimnasium, kolam renang, hanggar, teater, ruang tunggu ( kapal), dll. Pengangkatan keseluruhan balok utama derek dan selip rangka atap baja (penutup) bangunan utama terminal bandara.
2. Metode dan Fitur
Metode pengangkatan
Saat ini, metode "bantalan beban suspensi untai baja, kluster dongkrak pengangkat hidrolik, dan sinkronisasi kontrol komputer" sebagian besar diadopsi.Ada dua metode sebagai berikut:
Tipe pull-up (yaitu, tipe pengangkat): Dongkrak pengangkat hidraulik dipasang pada kolom permanen dari struktur penahan beban, ujung atas untaian baja yang ditangguhkan dipasang (berlabuh) dengan dongkrak pengangkat hidraulik melalui inti , dan ujung bawah serta bagian pengangkat ditambatkan dan dijangkarkan dengan perkakas khusus.Terhubung bersama, seperti "mengangkat air dari platform yang baik", dongkrak pengangkat hidraulik menahan untai baja dan mengangkatnya, sehingga mengangkat komponen ke ketinggian pemasangan.Skema ini adalah tipe pull-up lift.
Jenis panjat (jenis tiang panjat): ujung atas untaian baja yang ditangguhkan dipasang pada struktur permanen (atau fondasi atau fasilitas penguatan sementara yang terhubung dengan objek permanen), dan dongkrak pengangkat hidrolik dipasang di ujung bawah untai baja (dongkrak pengangkat hidraulik Jangkar terhubung ke komponen), seperti "tiang panjat monyet", dongkrak pengangkat hidraulik menahan untai baja dan memanjat, sehingga mengangkat komponen ke ketinggian pemasangan.
Jenis panjat paling cocok untuk mengangkat komponen tegak dengan ketinggian angkat tinggi, area proyeksi umum, dan relatif ringan, seperti antena tiang baja menara TV.
