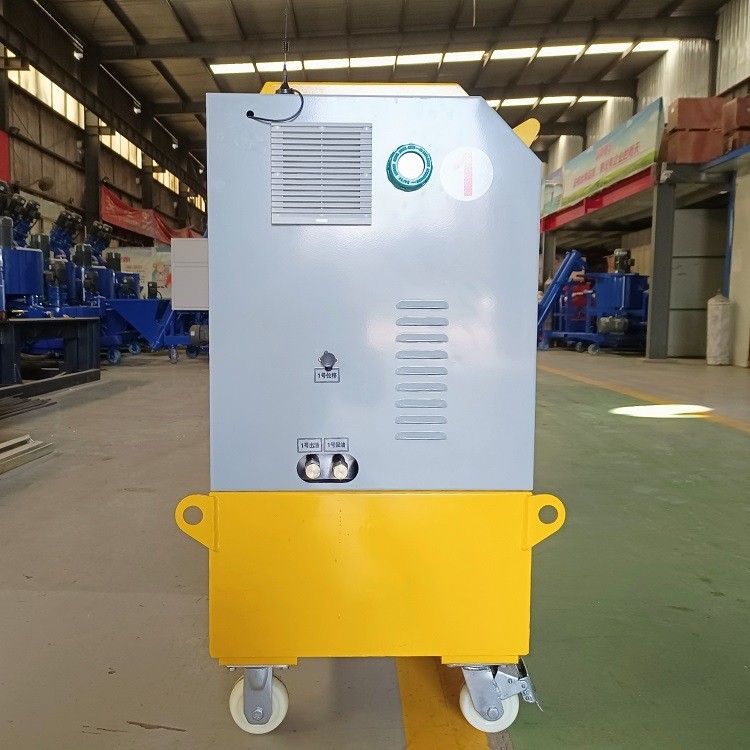

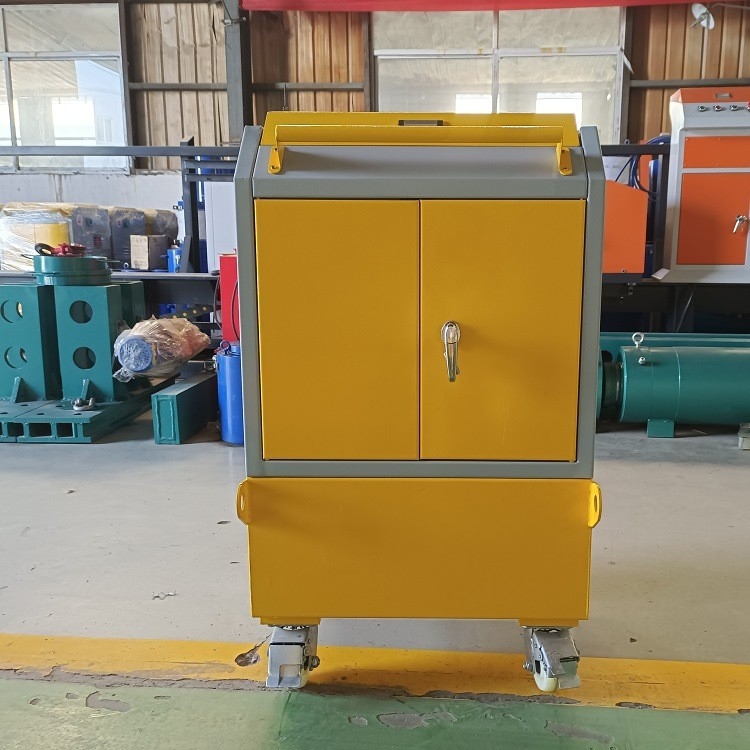

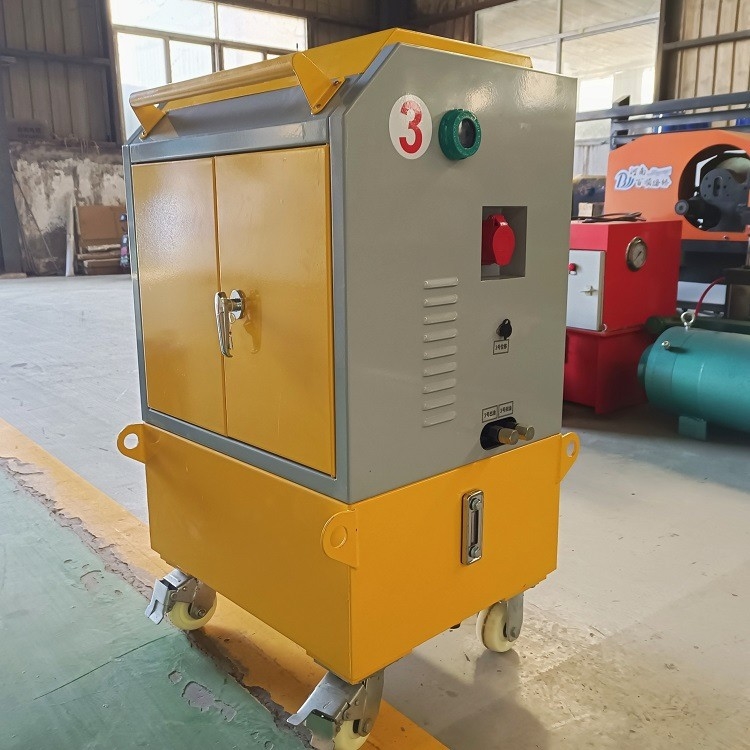

Sistem Pengencangan Cerdas Pratekan Jack CNC Untuk Konstruksi

Pengoperasian Layar Kontrol Tarik
(1) Pilih tipe balok dan tipe yang akan diregangkan.
(2) Masukkan daftar tugas penegangan, tentukan apakah nomor balok, jenis balok, dan nomor tumpuan sesuai dengan yang dikeluarkan, lalu periksa balok baja yang perlu diregangkan, dan klik OK untuk masuk ke antarmuka kontrol penegangan.
(3) Setelah masuk, jika data tegangan sudah benar setelah dongkrak dipasang, kabinet kontrol utama pertama-tama menekan tombol [Pompa Minyak] untuk menyalakan motor stasiun pompa dan mulai berputar, lalu klik tombol operasi tegangan pada layar utama dan menekan tombol di antarmuka yang baru dibuka Tombol [Start] menunggu mesin tambahan untuk memulai, mesin utama mengklik tombol [Start] untuk menjadi tidak tersedia, dan kemudian menekan tombol [Pompa Minyak] dari kabinet kontrol tambahan untuk memulai stasiun pompa mesin bantu, dan tekan tombol hijau [Start] untuk mulai mengencangkan.

Parameter Teknis Sistem Tensioning Sinkron

Proses peregangan cerdas:
①Klik tombol [Mulai] untuk memasuki tahap kontrol tensi pertama, nilai target tensi adalah 15% σcon, sistem secara otomatis mengontrol nilai tensi untuk mencapai nilai target dan memasuki tahap pengaturan waktu beban, dan secara otomatis menambahkan tekanan untuk mengontrol tensi untuk mempertahankan nilai target Dalam kisaran 1%, sistem secara otomatis mencatat ketegangan aktual dan perpanjangan silinder setelah beban selesai, dan operator dongkrak mengukur jumlah klip alat yang terbuka dan mencatatnya.
② Setelah tahap pertama waktu pemuatan selesai, masuk ke tahap kontrol tegangan kedua.Nilai target gaya tarik adalah 30% σcon.Sistem secara otomatis mengontrol nilai ketegangan untuk mencapai nilai target dan memasuki tahap waktu pemuatan berkelanjutan.Dalam 1% dari nilai target, sistem secara otomatis mencatat ketegangan aktual dan perpanjangan silinder setelah beban selesai, dan operator dongkrak mengukur jumlah klip alat yang terbuka dan mencatatnya.
③ Setelah tahap kedua waktu muat selesai, masuk ke tahap kontrol tegangan ketiga.Nilai target gaya tarik adalah 103% σcon.Sistem secara otomatis mengontrol nilai ketegangan untuk mencapai nilai target dan memasuki tahap waktu pemuatan berkelanjutan.Dalam 1% dari nilai target, sistem secara otomatis mencatat ketegangan aktual dan perpanjangan silinder setelah beban selesai, dan operator dongkrak mengukur jumlah klip alat yang terbuka dan mencatatnya.Setelah menahan beban selama 5 menit, ia memasuki tahap kontrol penahan, dan sistem secara otomatis mengontrol penahan bongkar muat.
④ Setelah penahan selesai, sistem secara otomatis mengontrol dongkrak untuk naik kembali, melepaskan alat jangkar dan dongkrak, dan operator dongkrak mengukur dan mencatat jumlah yang terbuka dari klip jangkar yang berfungsi, dan mempersiapkan set baja berikutnya tegangan balok.

Kueri dan ekspor data hasil tegangan
(1) Klik pada host "Laporan Ekstensi" untuk masuk ke antarmuka operasi pernyataan ketegangan
(2) Untuk ekspor Data, langsung klik "U disk baca dan tulis", pilih waktu peregangan di antarmuka dialog pop-up, lalu klik tombol [Ekspor Data] untuk mengekspor laporan data peregangan yang sesuai, file yang diekspor adalah di D: Di dalam UDisk.
(3) Pelaporan hasil peregangan
Kurva perubahan gaya tarik dan nilai elongasi diunggah secara otomatis selama proses penegangan, dan hasil penegangan diunggah secara otomatis setelah pengencangan selesai.Komputer manajemen bidang sinar secara bersamaan melaporkan kurva proses penegangan dan hasil penegangan ke pusat pemantauan informasi superior melalui jaringan untuk referensi dan tinjauan.
