3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage

3 Lubang 4 Lubang 5 Lubang Anchorage Coupler 15.24mm 12.7mm Round Anchorage

Produk - Aksesoris Jangkar
  • Menyoroti

    5 Lubang Anchorage Coupler

    ,

    Anchorage Coupler 15.24mm

    ,

    Jangkar Bulat 12.7mm

  • Otomatisasi
    Setengah otomatis
  • Untaian PC
    1-15 lubang
  • Paket Transportasi
    Kotak kayu
  • Bentuk Baji
    2 Chip atau 3 Chip
  • Sertifikasi
    CE; ISO
  • Bahan
    Besi ulet
  • Layanan purna jual
    Panduan & Layanan Pelacakan
  • Jaminan
    Satu tahun
  • Tempat asal
    Cina
  • Nama merek
    ZHONGTUO
  • Sertifikasi
    CE; ISO
  • Kuantitas min Order
    1
  • Waktu pengiriman
    7-15days
  • Syarat-syarat pembayaran
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

3 Lubang 4 Lubang 5 Lubang Anchorage Coupler 15.24mm 12.7mm Round Anchorage

  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
Dapatkan Harga Hubungi sekarang

Coupler Jangkar 15,24 Jangkar Bulat 12,7mm 3 Lubang, 4 Lubang, 5 Lubang



Parameter teknis Jangkar Prategang Peralatan Pengencang Jembatan

Data teknis dari YJM13 Anchorage
Spesifikasi Kepala Jangkar pelat bantalan Saluran Penguatan Spiral Menekankan Jack
A B Kotak Bulat E(ID) F H G N
CD C*D
YJM13-1 38 40 80 × 10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120 × 80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120 × 80 130 × 80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130 × 87 135 × 85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140 × 92 140 × 100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165 × 115 165 × 135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175 × 125 175 × 140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195 × 150 200 × 160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195 × 150 200 × 160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210 × 160 210 × 185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220 × 175 235 × 185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270 × 185 260 × 200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275 × 260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275 × 260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300 × 260 275 × 290 100 290 60 18 6 YDC4000
Data teknis dari YJM15 Anchorage
Spesifikasi Kepala Jangkar pelat bantalan Saluran Penguatan Spiral Menekankan Jack
A B Kotak Bulat E
(PENGENAL)		 F H G N
C×D C×D
YJM15-1 43 46 80 × 12 80 × 20 35 80 30 8 4 QYC270
YJM15-2 83 48 130 × 85 135 × 80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130 × 87 135 × 85 50 120 40 10 4 YDC650
YJM15-4 97 48 140 × 92 140 × 100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150 × 97 150 × 120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165 × 115 165 × 135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175 × 125 175 × 135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180 × 130 180 × 150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190 × 140 190 × 150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195 × 150 210 × 160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210 × 160 210 × 160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210 × 160 210 × 185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220 × 175 210 × 185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225 × 175 235 × 185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285 × 260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285 × 260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285 × 260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310 × 300 320 × 300 120 330 70 18 5 YDC6500



Pengenalan Peralatan Pengencang Jembatan Jangkar Pratekan



Jangkar mengacu pada perangkat penahan permanen yang digunakan dalam beton prategang.Ini adalah alat penahan dalam struktur atau komponen pasca-tarik untuk mempertahankan tegangan tendon prategang dan mengirimkannya ke bagian dalam beton.Ini juga disebut jangkar pratekan.Alat.
Jangkar dapat dibagi menjadi dua kategori sesuai dengan jenis penggunaannya:
(1): Alat angkur yang dipasang pada ujung tendon prategang dan selalu dapat menjaga tendon prategang dalam keadaan angkur selama proses tarik tendon prategang.
Jangkar ujung tarik juga dapat dibagi menjadi angkur tipe klip (YJM) untuk meregangkan untaian baja prategang, angkur tirus baja (GZM) untuk meregangkan kawat baja berkekuatan tinggi, angkur Pierhead (DM) untuk meregangkan kawat baja berkekuatan tinggi setelah pos, mur (YGM) untuk meregangkan tulangan yang digulung akhir, jangkar pos cor dingin (LMZ) untuk mengencangkan bundel kawat paralel multi-untai, dll. Banyak jenisnya.
(2) Jangkar ujung tetap: Jangkar yang dipasang di ujung tendon prategang, biasanya tertanam dalam beton dan tidak digunakan untuk tarik, juga dikenal sebagai angkur tekan atau angkur P.

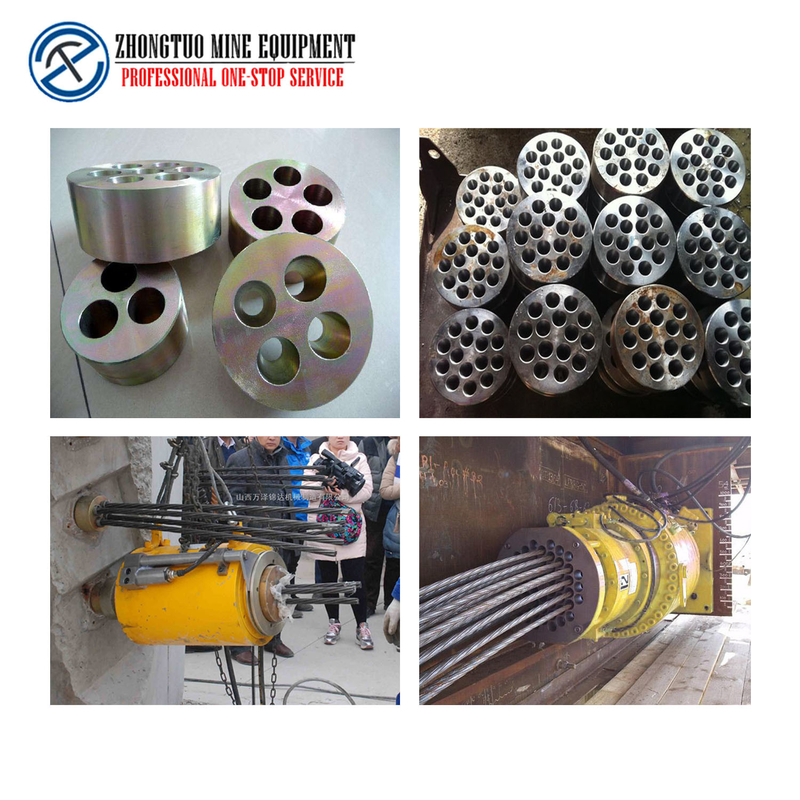

3 Lubang 4 Lubang 5 Lubang Anchorage Coupler 15.24mm 12.7mm Round Anchorage 0

Ini memiliki kinerja kesalahan sendiri yang baik, konstruksi dan operasi yang nyaman, koefisien efisiensi penahan yang tinggi, dan keandalan.



Bidang aplikasi Jangkar Prategang Pasca-Tegang
(1).Untuk Bangunan: Perumahan, Bangunan Komersial, Bangunan Tinggi.
(2).Untuk Teknik Kota: Kereta Api, Jalan Raya, Jalan Cepat Over Head, Jalan Metro, Kereta Api Berkecepatan Tinggi, dll.
(3).Untuk Proyek: Penambangan, Piling, Pondasi, Penguatan Lereng dan Batuan, Pembangkit Listrik Tenaga Air, Insinyur Penahan, Proyek Pemeliharaan Air, Tangki Minyak atau Gas, dll.

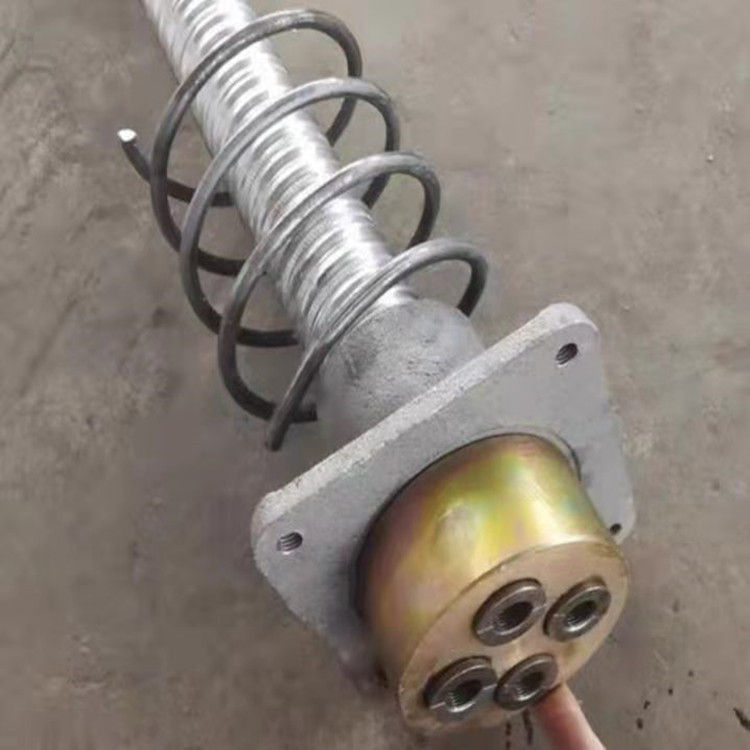

3 Lubang 4 Lubang 5 Lubang Anchorage Coupler 15.24mm 12.7mm Round Anchorage 1



Fitur Jangkar Multi helai

Sistem penjangkaran YJM terdiri dari Sistem Jangkar Ujung Bertekanan (Termasuk Kepala/ Blok Jangkar Ujung Bertekanan, Anchor Wedges, Pelat Bantalan Jangkar, Cincin Penguat Baja Spiral) dan Sistem Jangkar Ujung Mati (Akhir Tetap) (termasuk Jangkar buntu, Anchor Wedges, Baja Plat, Cincin Penguat Baja Spiral).Ini banyak digunakan dalam konstruksi pra-tekanan dan pasca-Tegang.



Keuntungan dari Jangkar Multi helai



(1).Jenis: Lubang tunggal, Multi lubang;Melingkar, Datar.

(2).Bagian: Anchor Ring/Plate, Wedge, Base Plate, dll.

(3).Memiliki efisiensi jangkar yang tinggi dan kinerja yang sangat baik.

(4).Kami dapat memproduksi semua jenis peralatan angkur dan pratekan sesuai dengan kebutuhan dan gambar Anda.

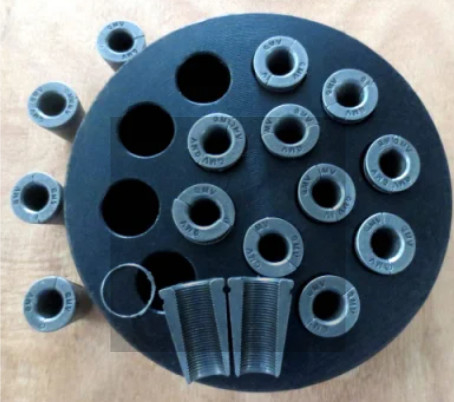

3 Lubang 4 Lubang 5 Lubang Anchorage Coupler 15.24mm 12.7mm Round Anchorage 2

Tips hangat
1. Jangkar harus disimpan dengan benar, dan tidak boleh ada karat, air, dan peralatan lainnya yang digunakan.
2. Oleskan pelumas pada permukaan luar klip alat dan permukaan bagian dalam lubang lancip pelat jangkar sebelum digunakan, dan sering kali menghilangkan kotoran di permukaan klip.
3. Langkah-langkah keamanan harus diambil selama pengencangan, dan tidak seorang pun dapat berdiri setelah dongkrak penegang.
4. Sistem jangkar harus digunakan bersama-sama dan tidak dapat dicampur dengan sistem lain.
