Spheroidal Graphite Cast Iron Integrated Anchor Accessories S3 S5 Post Tension Flat Anchor

Spheroidal Graphite Cast Iron Integrated Anchor Aksesoris S3 S5 Post Tension Flat Anchor

Produk - Aksesoris Jangkar
  • Menyoroti

    Aksesori Jangkar Datar Terpadu

    ,

    Jangkar Datar Besi Cor

    ,

    Jangkar Datar Pasca Ketegangan S3 S5

  • Warna
    Perak/Hitam
  • Kapasitas
    1860 MPa, Standar
  • Ukuran
    Terima Disesuaikan
  • Diameter
    12,7 mm, 15,2 mm, 15,7 mm
  • Aplikasi
    konstruksi bangunan
  • Jenis
    Jangkar baji busur datar
  • Kondisi
    Baru
  • Asal
    Cina Shanxi
  • Tempat asal
    Cina
  • Nama merek
    ZHONGTUO
  • Sertifikasi
    CE; ISO
  • Kuantitas min Order
    50 set
  • Kemasan rincian
    karton kayu
  • Waktu pengiriman
    7-15 hari
  • Syarat-syarat pembayaran
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Spheroidal Graphite Cast Iron Integrated Anchor Aksesoris S3 S5 Post Tension Flat Anchor

  • Spheroidal Graphite Cast Iron Integrated Anchor Accessories S3 S5 Post Tension Flat Anchor
  • Spheroidal Graphite Cast Iron Integrated Anchor Accessories S3 S5 Post Tension Flat Anchor
  • Spheroidal Graphite Cast Iron Integrated Anchor Accessories S3 S5 Post Tension Flat Anchor
  • Spheroidal Graphite Cast Iron Integrated Anchor Accessories S3 S5 Post Tension Flat Anchor
  • Spheroidal Graphite Cast Iron Integrated Anchor Accessories S3 S5 Post Tension Flat Anchor
Dapatkan Harga Hubungi sekarang

Spheroidal graphite cast iron integrated anchor flat anchor S3 S5 peralatan post tension



Deskripsi Produk Anchor Flat

Sistem anchoring dari spheroidal graphite cast iron integrated anchor dirancang untuk unbonded PC strand berdasarkan aplikasi anchoring PC strand dalam 20 tahun terakhir di Cina.Ciri-cirinya adalah bahwa anchorage di ujung ketegangan mengadopsi grafit bola untuk mengintegrasikan pelat bantalan dan kepala jangkar. Ia memiliki struktur yang kompak dan anchoring yang handal, Kinerja memenuhi persyaratan nasional GB / t14370-2000, dan juga berlaku untuk 2000MPa PC untaian.Keuntungan terbesar dari sistem anchoring adalah bahwa seluruh panjang untaian PC dapat disegel sepenuhnya.

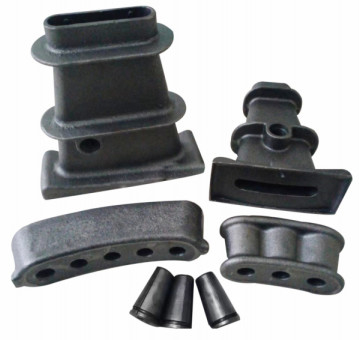

Spheroidal Graphite Cast Iron Integrated Anchor Aksesoris S3 S5 Post Tension Flat Anchor 0

Parameter teknis jangkar datar

S2 jangkar datar dan blok wedge untuk 15,2mm ((0,6') PC Strand.
S3 jangkar datar dan blok wedge untuk 12,7mm ((0,5') 'PC Strand.
S4 jangkar datar dan blok wedge untuk 15,2mm ((0,6 '') PC Strand.
S5 jangkar datar dan blok wedge untuk 12,7mm ((0,5') PC Strand.
S5 jangkar datar dan blok wedge untuk 15,2mm ((0,6') PC Strand.

Sistem jangkar datar

Model Piring Pengangkut Anchor Flat Saluran logam datar Diameter ((ID)) Piring Pengangkut Anchor Flat Pintu spiral yang datar
D E F G A C B H Aku N T
BJM15-2QBM 80 45 52 22 140 70 120 120 80 5 45
BJM15-3QBM 115 45 65 22 180 70 140 170 90 4.5 45
BJM15-4QBM 150 45 74 22 170 70 170 195 90 4.5 45
BJM15-5QBM 185 45 90 22 190 70 190 240 90 4.5 45



Fitur-fitur Anchor Flat

1. Termasuk kepala jangkar, jangkar wedge, dan pelat jangkar;

2. Mengadopsi bahan besi ductile, dan menggabungkan kepala jangkar tradisional dan pelat jangkar menjadi satu,yang sangat menyederhanakan proses pengolahan yang rumit dalam pengolahan alat jangkar sebelumnya;

3. Model utilitas ini ditandai dengan adanya jangkar ujung tegangan yang terintegrasi dengan cincin jangkar dengan besi ductile, strukturnya kompak dan jangkarnya dapat diandalkan;

4. Seluruh panjang tendon pra-tekanan dapat ditutup sepenuhnya;

5. Bentuk datar, Desain Efisiensi Mature, Kepala jangkar bentuk lurus atau busur tersedia 3, 4, 5 lubang tersedia; Well Deburring dan Chamfering; Galvanized atau Chemical Dioxide Surface Treatment (( Hitam).

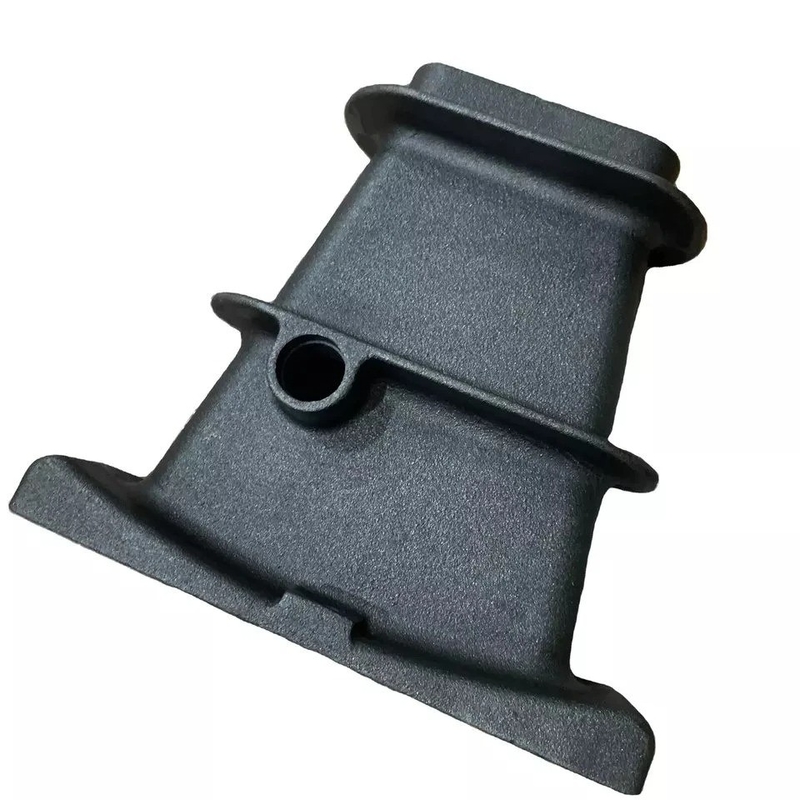

Spheroidal Graphite Cast Iron Integrated Anchor Aksesoris S3 S5 Post Tension Flat Anchor 1



Manfaat Anchor Flat

Struktur sederhana, Instalasi yang nyaman, Kinerja penyegelan yang baik, Digunakan untuk pekerjaan bangunan pra-tekanan yang tidak terikat



Aplikasi Anchor Flat



1. Digunakan dalam pra-penekanan atau pasca-penekanan untuk konstruksi beton sebagai bahan bangunan.
2. Digunakan dalam pelat atas jembatan.
3Panel PC bekas, pipa air beton bertekanan tinggi, struktur laut, menara, dan landasan pacu.
4. bangunan hunian, stadion, tambang batubara dll.
