Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable

Post Tension Anchor Dengan Multi Hole Anchorage Untuk Kabel Kawat Baja 12,7 / 15,2 / 17,8mm

Produk - Aksesoris Jangkar
  • Menyoroti

    Anchor tegangan kabel baja

    ,

    Multi Hole Post Tension Anchor

    ,

    17.8mm Aksesoris jangkar

  • Otomasi
    Semi-otomatis
  • Untai PC
    1-15 lubang
  • Bentuk produk
    Bulat
  • Bentuk Baji
    2 Chip atau 3 Chip
  • Aplikasi
    Menjembatani
  • Bahan
    Baja paduan
  • Tempat asal
    CN
  • Nama merek
    ZT
  • Sertifikasi
    CE; ISO
  • Harga
    negotiable
  • Waktu pengiriman
    1 minggu
  • Syarat-syarat pembayaran
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Post Tension Anchor Dengan Multi Hole Anchorage Untuk Kabel Kawat Baja 12,7 / 15,2 / 17,8mm

  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
Dapatkan Harga Hubungi sekarang



Kabel kawat baja multi-lubang post-tension 12.7/15.2/17.8mm



Anchorage adalah perangkat anchoring permanen yang digunakan dalam beton bertekanan yang sangat penting untuk menerapkan kekuatan penyusutan yang dihasilkan oleh tendon bertekanan ke struktur.Alat jangkar dalam struktur atau komponen pasca-tertensi dapat meningkatkan kapasitas bantalan jembatan, memperpanjang rentang, dan menurunkan beratnya dengan menjaga ketegangan tendon yang tertekan dan mentransmisinya ke bagian dalam beton.



Post Tension Anchor Dengan Multi Hole Anchorage Untuk Kabel Kawat Baja 12,7 / 15,2 / 17,8mm 0



Aplikasi



Penggantian dukungan jembatan, penguatan jembatan dan bangunan, rekayasa penguatan baja, konstruksi situs balok pra-tekanan, kabel tahan, kabel gantung, interchange perkotaan, rel ringan,bangunan tinggi, konservasi air dan bendungan pembangkit listrik tenaga air, dermaga pelabuhan, perekat perlindungan lereng batu, perekat atap tambang terowongan, bangunan menara, angkat berat, dll.



Post Tension Anchor Dengan Multi Hole Anchorage Untuk Kabel Kawat Baja 12,7 / 15,2 / 17,8mm 1



Parameter Strand Post Tension Round Flat Anchor



Data teknis YJM13 Anchorage
Spesifikasi Kepala jangkar Plat bantalan Saluran Penguatan Spiral Menekankan Jack
ΦA B Persegi Bulat ΦE (ID) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Data teknis YJM15 Anchorage
Spesifikasi Kepala jangkar Plat bantalan Saluran Penguatan Spiral Menekankan Jack
ΦA B Persegi Bulat ΦE
(ID)		 ΦF H ΦG N
C × D ΦC × D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Klasifikasi Anchor

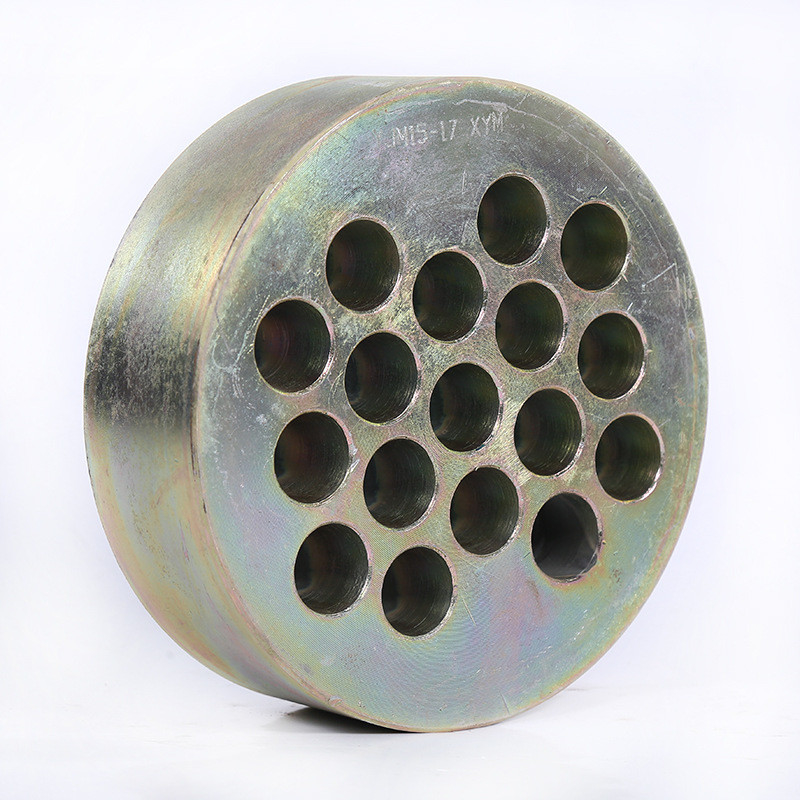

(1) Anchor Bulat
Model spesifikasi ditandai sebagai YJM15-N (YM15-N) atau YJM13-N (YM13-N); jenis jangkar ini memiliki kinerja perekat diri yang sangat baik.


(2) Anchor datar.
Model spesifikasi dinyatakan sebagai: BJM15-N (BM15-N) atau BJM13-N (BM13-N) (B, huruf pertama Pinyin Cina untuk jangkar datar, mewakili arti jangkar datar);jangkar datar terutama digunakan untuk jembatanPermukaan horisontal pra-tekanan, lempengan berongga, dan balok kotak tinggi rendah memastikan distribusi tegangan yang merata dan tepat sambil juga mengurangi ketebalan struktur.



(3) Anchor yang dibungkus.

(Penggantungan ujung tetap) Model spesifikasi ditandai sebagai JYM15-N (YMP15-N) atau JYM13-N (YMP13-N);cocok untuk situasi di mana tegangan desain di ujung komponen tinggi atau ruang ujung terbatas. Ini menggunakan ekstrusi. Mesin menerapkan sleeve memeras ke kawat bergaris. Hal ini pra-tertanam dalam beton dan dirakit sesuai kebutuhan. Setelah beton telah ditetapkan untuk kekuatan yang ditentukan,itu tertekan.

Post Tension Anchor Dengan Multi Hole Anchorage Untuk Kabel Kawat Baja 12,7 / 15,2 / 17,8mm 2









Tips dari Ketegangan Prestressed Round Anchorage



(1) Saat memotong tulang rusuk yang sudah tertekan, gunakan gergaji roda penggiling daripada memotong dengan busur.

(2) Saat benang baja dibundel, benang-benang itu harus dihaluskan satu per satu, dibundel menjadi bundel, dan tidak berantakan.Penyangga yang diekstrusi atau tergores di ujung tetap untaian baja harus dipasang terlebih dahulu dengan pelat bantalan dan penguatan spiral.

(3) Peralatan dan instrumen yang digunakan untuk pra-tekanan harus terus dipertahankan dan dikalibrasi.

(4) Sebelum tendon yang telah ditekan, hasil uji kekuatan beton dan kompresi harus disampaikan.Ketika kekuatan kompresi beton memenuhi kriteria desain dan tidak kurang dari 75% dari kelas kekuatan desain, pra-tekanan dapat digunakan.
(5) Sebelum mengencangkan tendon pra-tekanan, lap permukaan pelat bantalan dan periksa beton di belakangnya.

(6) Ketika jangkar dipasang, pelat jangkar harus lurus, klip harus diperketat, dan posisi klip harus seragam;Klip tidak harus dipukul terlalu keras saat mengencangkan klip untuk menghindari kerusakan.
